2BE1水環真空泵工作原理，獨特結構設計和特點

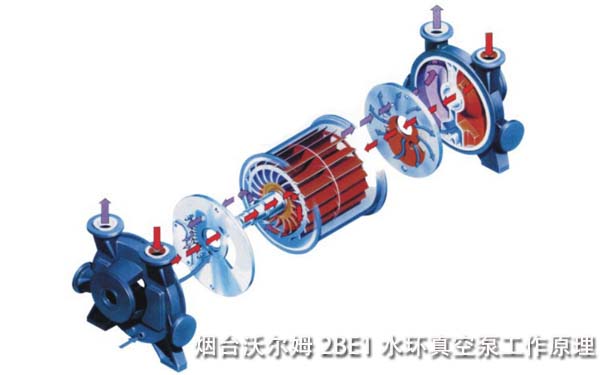

2BE1水環真空泵工作原理：沃爾姆2BE1系列液環真空泵主要由橢圓形泵體、偏心安裝的葉輪、圓盤及端蓋等部件組成。通過葉輪的旋轉在橢圓形泵體內形成一個液環（此時工作液同時起密封介質，壓縮介質和冷卻介質三種作用，沒有磨損也勿需潤滑）。因為葉輪相對于旋轉的液環是偏心的，因此液體在葉輪之間的空間往復運動就像活塞在氣缸中的運動一樣，對泵送介質產生抽吸和壓縮的作用。在吸氣階段，液環逐漸遠離輪轂將泵送介質（氣體）沿軸向從吸氣口吸入。在排氣階段液環逐漸逼近輪轂，將泵送介質（氣體）沿軸向從排氣口排出，從而起到抽取真空的作用。另外，由泵體外接的液體管道，源源不斷的注入補充液用以補充被排出的氣體帶走的液體。

2BE1水環真空泵獨特結構設計：沃爾姆2BE1系列液環真空泵的排氣系統采用獨特的聚四氟乙烯閥板結構(原水環泵為球閥結構)。閥板覆蓋在平圓盤外側的排氣孔上，并由另一側的不銹鋼擋板定位，此閥板隨入口壓力的變化而改變其彎曲程度，使得泵送介質在達到入口壓力時即可排出泵外。該結構避免了真空系統中的過壓縮，可以自動調整排氣面積降低能量的消耗，從而達到*佳的運行效率。

2BE1水環真空泵的優點：2BE1系列水環泵為單級單作用結構形式，具有結構簡單，維修方便，運行可靠，高效節能等優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有技術先進、真空度高、功耗低、運行可靠等顯著優點，是其理想替代產品。

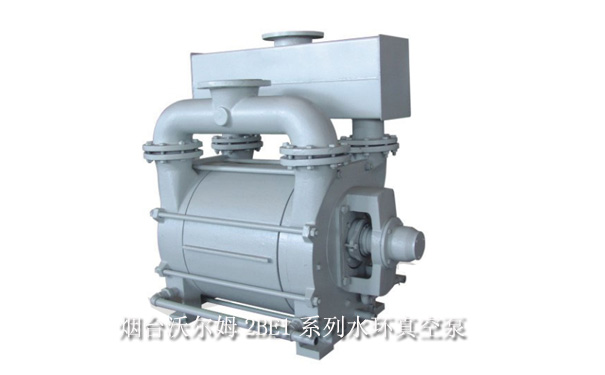

2BE1液環真空泵特點

1、上置式汽水分離器設計，節省空間有效降低噪音。

2、預留側面的吸排氣法蘭安裝簡單方便。

3、軸承全部采用德國進口，穩定葉輪與圓盤間的間隙，確保葉輪準確定位，及設備運轉過程中的高穩定性和持續性。

4、軸套采用高鉻不銹鋼制作，提高使用壽命。

5、電泵帶輪帶漲套，執行出口標準。

6、泵體選材多樣，高精度數控加工。

7、鑄件按照出口標準制造，全部采用樹脂砂鑄造，退火處理。

8、葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，然后高溫固熔處理。保證了2BE1液環式真空泵葉輪在各種惡劣工況下的穩定性，提高了2BE1水環式真空泵的使用壽命。

9、機械密封(選配件)全部采用進口件。

10、液環式真空泵零部件可與國外進口設備同型號產品零部件1：1互換。

11、水環泵的供貨范圍可根據客戶要求靈活選擇
